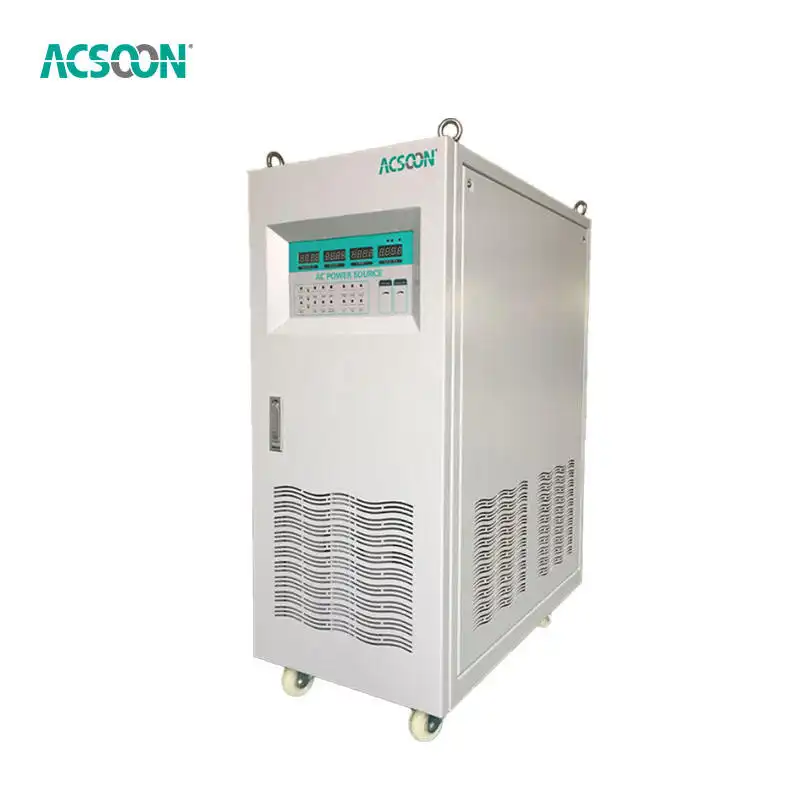

AF50M-330100 100 կՎԱ հաճախականության կայունացուցիչ

Ելք՝ 120V / 220V AC միաֆազ ելք, 3x220V/380V կամ 3x120V/208V եռաֆազ ելք ըստ ցանկության, մաքուր սինուսոիդալ ելք, լարման կարգավորում ±1%, հաճախականության կարգավորում ±0.1%, 50Hz / 60Hz ելքային հաճախականություն, ցածր հարմոնիկ աղավաղում THD <3% @ գծային բեռների դեպքում։

Հզորություն՝ AF50M-330100 նոմինալ հզորություն՝ 100 կՎԱ եռաֆազ ելքային հզորությամբ, AF50W շարքը աջակցում է 1 կՎԱ-2000 կՎԱ հզորության միջակայքին, ներառյալ եռաֆազ ելքային տարբերակները՝ 1 կՎԱ-ից մինչև 2000 կՎԱ՝ արդյունաբերական էներգետիկ կիրառությունների համար։

Մուտք՝ 120V / 220V միաֆազ մուտք; 380V / 208V եռաֆազ մուտք՝ ըստ ցանկության, լարման շեղում ±30%, հաճախականության միջակայք 30Hz–80Hz, նախատեսված է անկայուն ցանցի և գեներատորի էներգամատակարարման միջավայրերի համար։

Հիմնական տեխնիկական բնութագրեր՝ ±1% լարման կարգավորում, ±0.1% հաճախականության կարգավորում, գալվանականորեն մեկուսացված ելքային տրանսֆորմատորի նախագծում, գագաթնակետային գործակից՝ 1.414±0.1, մաքուր սինուսոիդալ ալիքի ելքային ջերմաթափանցիկություն (THD) <3%, հզորության գործակից՝ ≥0.8, արդյունավետություն՝ ≥85%, գերբեռնվածության հզորություն՝ 125% 1 վայրկյանի համար։

Կիրառություններ՝ Արդյունաբերական սարքավորումների էներգախնայողության պաշտպանություն, գործարանային արտադրություն, տեխնոլոգիական հետազոտական լաբորատորիաներ, զգայուն էլեկտրոնիկայի պաշտպանություն, ծանր էլեկտրական սարքավորումներ, ավտոմատացված արտադրական համակարգեր և անկայուն ցանցային/գեներատորային էներգախնայողության կիրառություններ։

Հատկանիշներ՝ առաջադեմ IGBT + SPWM տեխնոլոգիա, մաքուր սինուսոիդալ ելք, գալվանական մեկուսացված դիզայն, անհավասարակշիռ բեռների համար հարմար մեկուսացված ելքային տրանսֆորմատոր, անկախ միաֆազ աշխատանք, բազմապաշտպանության համակարգ (գերլարում / թերլարում / գերհոսանք / գերծանրաբեռնվածություն / գերջերմաստիճան / կարճ միացում), LED էկրան (լարում / հոսանք / հաճախականություն / հզորություն / PF), կոմպակտ արդյունաբերական պատյան։

Ապրանքանիշ՝ ACSOON AF50M շարք, Xi'an Jerrystar Instrument Co., Ltd., լարման և հաճախականության կայունացուցիչների և փոփոխական հոսանքի աղբյուրների պրոֆեսիոնալ արտադրող, հասանելի է OEM/ODM, նախագծված և արտադրված Սիանում, Չինաստան:

Ուղարկել Հարցում Բեռնել

Նկարագրություն

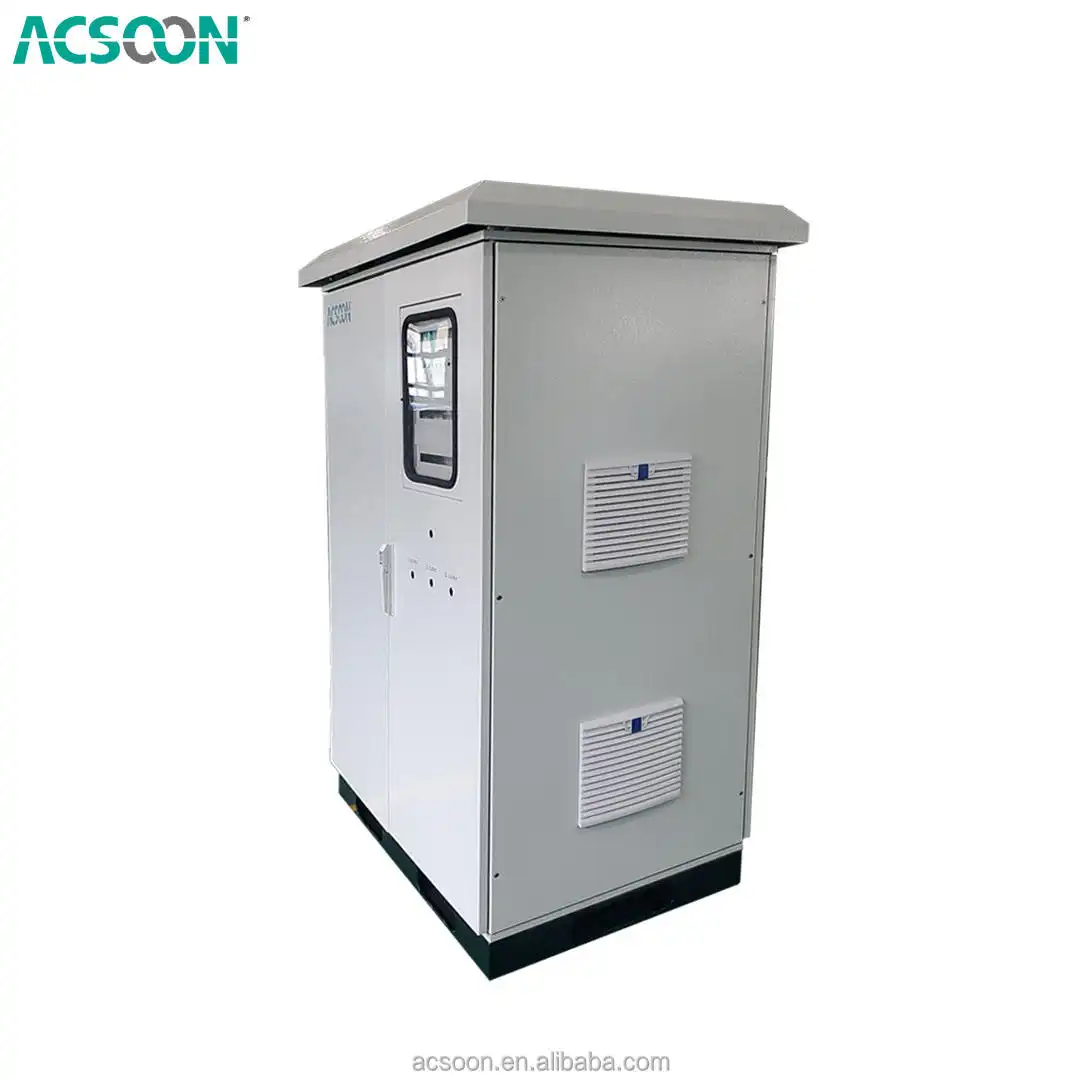

Ascoon AF50W-330100 շարքի 100kVA սնուցման աղբյուր՝ 3 փուլային ավտոմատ լարման կարգավորիչ, հաճախականության կայունացուցիչ

Խնդիրներ, որոնք այն լուծում է

1. Անկայուն ցանցային լարումը ազդում է սարքավորումների շահագործման վրա

Արդյունաբերական գործարաններում և հեռավոր օբյեկտներում հաճախ լինում են լարման տատանումներ, հոսանքի անկումներ կամ գեներատորի անկայուն արտադրություն։

AF50M-330100-ը կայունացնում է տատանվող մուտքային հզորությունը և ապահովում է հաստատուն AC ելք՝ միացված սարքավորումները պաշտպանելու համար։

2. Զգայուն էլեկտրոնային սարքավորումների պաշտպանություն

Լարման անկայունությունը կարող է հանգեցնել խափանումների, անջատումների կամ սարքավորումների կյանքի կրճատման։

Լարման հաճախականության կայունացուցիչը ապահովում է մաքուր սինուսոիդալ ալիքային հզորություն՝ կարգավորվող լարմամբ և հաճախականությամբ՝ սարքավորումների հուսալիությունը բարելավելու համար։

3. Արդյունաբերական համակարգերի էներգիայի որակի բարելավում

Ավանդական լարման կարգավորիչները կարող են չաշխատել բարդ բեռների կամ անկայուն էներգիայի միջավայրերի վրա։

AF50M շարքը համատեղում է IGBT ինվերտորային տեխնոլոգիան և մեկուսացված ելքային դիզայնը՝ ապահովելու համար ավելի լավ հզորության որակ և կայուն աշխատանք։

4. Աջակցություն ծանր արդյունաբերական սարքավորումներին

Խոշոր արդյունաբերական մեքենաները, ավտոմատացման համակարգերը և լաբորատոր սարքավորումները պահանջում են կայուն էներգիայի աղբյուրներ։

100 կՎԱ եռաֆազ կոնֆիգուրացիան ապահովում է բավարար հզորություն պահանջկոտ արդյունաբերական կիրառությունների համար։

5. Սարքավորումների անսարքության կրճատում էլեկտրաէներգիայի հետ կապված խնդիրների պատճառով

Հաճախակի լարման տատանումները և վատ էլեկտրաէներգիայի որակը կարող են մեծացնել սպասարկման ծախսերը։

AF50M-330100-ը օգնում է նվազեցնել անսպասելի անջատումները՝ պահպանելով կայուն լարման և հաճախականության ելքային հզորություն։

Առաջարկների հրավեր Գնանշումների

AF50M-330100-ի տեխնիկական բնութագրերը

կետ	մասնագիր
մոդել	AF50M-330100
Ապրանքի տիպը,	Եռաֆազ ավտոմատ լարման կարգավորիչ / հաճախականության կայունացուցիչ / փոփոխական հոսանքի աղբյուր
Գնահատված Power	100kVA
Մուտքային լարում	380V եռաֆազ փոփոխական հոսանք / 208V եռաֆազ փոփոխական հոսանք (ըստ ցանկության)
Մուտքային լարում Range	±30% լարման տատանում
Մուտքային հաճախականությունը Range	30 Հց –80 Հց
Արդյունք լարում	3×220V/380V AC, 3×120V/208V AC կամ հարմարեցված
Արդյունքների հաճախականությունը	50Hz / 60Hz
Ելքային փուլ	Երեք փուլ
Լարման կարգավորում	± 1%
Հաճախությունների կարգավորումը	± 0.1%
Ելքային ալիքաձև	Մաքուր սինուս ալիք
Ներդաշնակ աղավաղում	THD <3% @ գծային բեռների դեպքում
Power Factor	≥ 0.8
Էֆեկտիվություն	≥ 85%
Crest Factor- ը	1.414 0.1 ±
Ծանրաբեռնվածության կարողություն	125% 1 վայրկյանի համար
տեխնոլոգիա	IGBT + SPWM
ցուցադրել	LED էկրան (լարում / հոսանք / հաճախականություն / հզորություն / լարում)
Պաշտպանություն	Գերլարում, լարման պակաս, հոսանքի գերբեռնվածություն, գերբեռնվածություն, ջերմաստիճանի գերբարձրացում, կարճ միացում

Եթե Ձեզ անհրաժեշտ է, կապվեք մեզ հետ էլեկտրոնային փոստով՝ acpower@acsoonpower.com

ԿԱՐԵՎՈՐ մասեր

Կայուն լարման և հաճախականության ելք

AF50M-330100-ը ապահովում է կարգավորվող AC ելքային հզորություն՝ ±1% լարման կայունությամբ և ±0.1% հաճախականության կարգավորմամբ, ապահովելով զգայուն էլեկտրական սարքավորումների կայուն աշխատանք։

Առաջադեմ IGBT + SPWM տեխնոլոգիա

Համակարգը ինտեգրում է առաջադեմ IGBT հզորության փոխակերպման տեխնոլոգիան և SPWM կառավարման դիզայնը՝ բարձր հուսալիության, կոմպակտ կառուցվածքի և արդյունավետ հզորության փոխակերպման հասնելու համար։

Լայն մուտքային լարման փոխհատուցման միջակայք

Անկայուն էներգետիկ միջավայրերի համար նախատեսված լարման կայունացուցիչը կարող է փոխհատուցել մինչև ±30% մուտքային մեծ տատանումները՝ օգնելով սարքավորումներին բնականոն աշխատել թույլ ցանցի կամ գեներատորի պայմաններում։

Գալվանականորեն մեկուսացված ելքային նախագծում

Մեկուսացված ելքային տրանսֆորմատորի դիզայնը բարելավում է էլեկտրական անվտանգությունը և աջակցում է անհավասարակշիռ բեռներին: Յուրաքանչյուր միաֆազ ելք կարող է աշխատել անկախ անհրաժեշտության դեպքում:

Մաքուր սինուսոիդալ ալիքային AC էլեկտրամատակարարում

AF50W շարքը ապահովում է մաքուր սինուսոիդալ ալիքային ելք՝ ցածր հարմոնիկ աղավաղմամբ, նվազեցնելով միջամտությունը և բարելավելով համատեղելիությունը զգայուն էլեկտրոնային սարքավորումների հետ։

Լրիվ պաշտպանության համակարգ

Ներկառուցված պաշտպանության գործառույթները ներառում են.

Over լարման պաշտպանության
Լարման պաշտպանության տակ
Ընթացիկ պաշտպանությունից
Գերբեռնվածությունից պաշտպանություն
Overերմաստիճանի պաշտպանությունից ավելի
Կարճ միացում պաշտպանություն

Իրական ժամանակում մոնիտորինգ

LED թվային էկրանը թույլ է տալիս օպերատորներին վերահսկել.

Արդյունք լարման
Արդյունք ընթացիկ
Հաճախություն
Ուժ
Power գործոնը

https://www.jrd-instrument.com/ac-power-supply/3kva-static-frequency-converter

Ծրագրեր

ACSOON AF50W շարքի AF50M-330100 100 կՎԱ եռաֆազ ավտոմատ լարման կարգավորիչով հաճախականության կայունացուցիչը նախատեսված է արդյունաբերական սարքավորումների, զգայուն էլեկտրոնիկայի և անկայուն ցանցի պայմաններում գործող էլեկտրական համակարգերի համար կայուն և հուսալի փոփոխական հոսանք ապահովելու համար:

Համակարգն օգտագործում է առաջադեմ ուղղիչ և ինվերտացնող տեխնոլոգիա՝ տատանվող մուտքային հզորությունը կայուն մեկուսացված ելքային հզորության փոխակերպելու համար, օգնելով պաշտպանել էլեկտրական սարքավորումները լարման տատանումներից, հզորության անկումներից և գեներատորի անկայուն սնուցումից։

AF50M-330100-ը լայնորեն կիրառվում է հետևյալ ոլորտներում՝

Արդյունաբերական արտադրության սարքավորումներ
Գործարանային ավտոմատացման համակարգեր
Տեխնոլոգիական հետազոտությունների լաբորատորիաներ
Ճշգրիտ էլեկտրոնային սարքավորումներ
Ծանր էլեկտրական մեքենաներ
Կապի և կառավարման համակարգեր
Փորձարկման սարքավորումներ և լաբորատոր էլեկտրամատակարարում
Անկայուն ցանցային և գեներատորային էներգիայի կիրառություններ

Այն ապահովում է կարգավորվող լարում, կայուն հաճախականության ելքային հզորություն և մաքուր սինուսոիդալ ալիքային հզորություն՝ հուսալի AC սնուցման որակ պահանջող կիրառությունների համար։

ՄԵՐ ՄԱՍԻՆ

· 28,698+ երկարաժամկետ կրկնվող հաճախորդներ ամբողջ աշխարհում ՝ կայուն կրկնվող պատվերներով

· Ավիացիոն գետնային էներգետիկ սարքավորումների ներքին և արտահանման արտադրության 19+ տարվա փորձ

· 7,000+ քմ ժամանակակից արտադրական գործարան

· 24/7 հաճախորդների սպասարկում ՝ <30 րոպե արագ արձագանք + ցմահ վաճառքից հետո աջակցություն

· 60+ անկախ արտոնագրված տեխնոլոգիաներ

· Հավաստագրված է որպես Չինաստանի ազգային բարձր տեխնոլոգիական ձեռնարկություն

· Բազմաթիվ մարզային մրցանակներ, այդ թվում՝ Շանսիի AAAAA մակարդակի հավաստագրման ձեռնարկության վկայական

28,696

Երկարատև

Հաճախորդ

19+

Over 19 տարի

փորձառություն

7,000㎡

Գործարանի տարածք

30min

7/24 Հ

Բարձրորակ

Արդյունավետության ծառայություն

Անհատական լուծում և գնանշում

Ձեզ անհրաժեշտ է հուսալի 2kVA հաճախականության փոխարկիչների արտադրող ։

Կապվեք ACSOON-ի հետ հետևյալի համար՝

✔ Տեխնիկական տվյալների թերթիկ
✔ Անհատականացված լարման/հաճախականության լուծում
✔ OEM համագործակցություն
✔ Նախագծի գնանշում
📩 Ստանալ գին / տեխնիկական խորհրդատվություն

Ինժեներական թիմի կողմից 24 ժամվա ընթացքում պատասխան։

Ծառայություններ

Որակի վերահսկում

Յուրաքանչյուր միավոր փորձարկվել է – 2 ժամ 80% ծանրաբեռնվածությամբ։ Ստուգեք գերտաքացումը։
Արդյունքը ստուգված է – Լարման ճշգրտությունը հինգ սահմանված կետերում։ Գրանցամատյանը պահպանվում է։
Մեկուսացման թեստ – 2 կՎ մուտքի և ելքի միջև 1 րոպեի ընթացքում։ Խափանում չկա։
Կոճակի ցիկլ – Յուրաքանչյուր պոտենցիոմետրի վրա 500 լրիվ պտույտ։ Քործող բծեր չկան։

R&D արդյունքներ

Գնի նվազեցում – Թվային ցուցիչը փոխարինվել է անալոգային հաշվիչներով։ Արժեքը կրճատվել է 20%-ով։
տրանսֆորմատոր – Օգտագործվել է ստանդարտ տորոիդ՝ հատուկ փաթույթի փոխարեն։ Դեռևս համապատասխանում է տեխնիկական բնութագրերին։
Պարիսպ – Փոշեպատ ներկված պողպատ՝ փոշեպատման փոխարեն։ Նույն պաշտպանությունը, ավելի ցածր գինը։
User հետադարձ – Սիրահարները ցանկանում էին ավելի մեծ կոճակներ։ Ավելացվեցին մեծ ռետինապատ կոճակներ։

Փաթեթավորում և փոխադրում

Ուղարկված է Սիանից – Ստվարաթղթե տուփ փրփուրե ներդիրներով։ Հարմար է սուրհանդակի համար։
Ներառում – Հոսանքի լար (1.5 մ), ելքային մալուխ ունիվերսալ վարդակիցով, տպագիր արագ մեկնարկի ցուցանակ։
ձեռնարկ – Մեկ թերթ թուղթ։ Երկկողմանի։ USB չկա։
Ծղոտե ներքնակ – 8 միավոր մեկ պալետի համար դիլերների համար։

Հետվաճառքային սպասարկում

1 տարվա երաշխիք – Վերադարձ Սիան՝ վերանորոգման համար։ Պահեստամասեր և աշխատանք։
Պահեստամասեր (տրանսֆորմատոր, օդափոխիչ, հաշվիչներ) պահվում են Սիանում: Արագ առաքում:
Էլ․ փոստի աջակցություն – Մենք պատասխանում ենք մեկ աշխատանքային օրվա ընթացքում։ Միայն պարզ հարցեր։

Որակավորման վկայական

CE – LVD և EMC փորձարկված։
ISO 9001: 2015 – Մեր Սիան քաղաքի կենտրոնը։
RoHS – Համապատասխան։

ՀՏՀ

Հարց 1. Արդյո՞ք սա հարմար է ինքնաթիռների սպասարկման համար:
Այո։ Այն լայնորեն օգտագործվում է MRO միջավայրերում, որտեղ պահանջվում է 400 Հց ինքնաթիռի հզորություն։

Հարց 2. Կարո՞ղ է այն ճշգրիտ մոդելավորել ինքնաթիռի հզորության պայմանները:
Այո, այն ապահովում է կայուն 115V/120V 400Hz ելքային լարում՝ ցածր հարմոնիկ աղավաղմամբ։

Հարց 3. Արդյո՞ք այն աջակցում է և՛ միաֆազ, և՛ եռաֆազ ելքային հոսանքին:
Այո, երկու կոնֆիգուրացիաներն էլ հասանելի են՝ կախված համակարգի չափից։

Հարց 4. Ի՞նչ տեսակի բեռ կարող է այն դիմանալ։
Այն նախատեսված է գծային և խառը արդյունաբերական բեռների համար՝ մեկուսացված տրանսֆորմատորային հենարանով։

Հարց 5. Հարմար է՞ շարունակական շահագործման համար։
Այո, այն նախատեսված է արդյունաբերական աշխատանքային ցիկլերի համար՝ հաշվի առնելով երկարաժամկետ շահագործումը։

Հարց 6. Ինչպե՞ս կարող եմ ավելի շատ մանրամասներ ստանալ։

Ա. Սեղմեք այստեղ։ Ուղարկեք հարցում՝ գինը և տեխնիկական բնութագրերը ստանալու համար ։

Հարց 7. Կարո՞ղ է 60 Հց-ից 50 Հց փոխարկիչը փոխել և՛ հաճախականությունը, և՛ լարումը:

Այո։ Ստատիկ հաճախականության փոխարկիչը կարող է կարգավորել հաճախականությունը և լարման ելքը՝ ըստ կիրառման պահանջների։ AF60W-ն աջակցում է տարբեր էլեկտրական համակարգերի համար կարգավորվող լարման և հաճախականության կոնֆիգուրացիաներ։

Հարց 8. Ո՞ր սարքավորումներին է անհրաժեշտ 60 Հց-ից 50 Հց փոխարկիչը:

Տարածված կիրառությունները ներառում են ներմուծված արդյունաբերական մեքենաներ, շարժիչներ, պոմպեր, լաբորատոր սարքավորումներ, փորձարկման համակարգեր և ծովային էլեկտրական սարքավորումներ, որոնք պահանջում են տեղական էլեկտրական ցանցից տարբեր հաճախականություն։

Հարց 9: Ի՞նչ տարբերություն կա տրանսֆորմատորի և հաճախականության փոխարկիչի միջև:

Տրանսֆորմատորը կարող է փոխել լարումը, բայց չի կարող փոխել հաճախականությունը։

Հաճախականության փոխարկիչը փոխում է էլեկտրական հաճախականությունը՝ փոփոխական հոսանքը վերածելով կառավարվող փոփոխական ելքի։

Հարց 10: Կարո՞ղ է AF60W-ն 50 Հց-ը վերածել 60 Հց-ի:

Այո։ AF60W շարքը աջակցում է երկկողմանի հաճախականության փոխակերպմանը՝ համակարգի կարգավորման պահանջներին համապատասխան։
